商品名称:环保监测数采仪
产品描述:目录第一部分 产品重要信息及其安全注意事项1.版权本用户手册包含的所有内容均受版权法保护,未经允许书面授权。任何组织和个人不得以任何形式或手段对整个用户手册和部分内容进行复制和转载。2.安全注意事项
  • 电话:025-52804906
  • 传真:13813371771
  • 邮箱:578703452@qq.com
产品描述:



目  录



D一部分 产品重要信息及其安全注意事项

1.版权

  本用户手册包含的所有内容均受版权法保护,未经允许书面授权。任何组织和个人不得以任何形式或手段对整个用户手册和部分内容进行复制和转载。

2.安全注意事项:

.在使用本产品前,请仔细阅读“安全注意事项”,以确保正确和安全使用。并请妥善保管本手册。

.操作时请注意警示标记,并按要求进行操作。

.避免阳光直接照射、雨淋或在湿度超过允许的范围使用本产品,一般情况都安装在监测房内。

.清洁时,请使用干燥的物品进行擦拭,对触摸屏进行清洁时使用脱脂棉球或无尘布清沾酒精,轻轻擦拭表面,切勿将酒精渗入本产品。

.触摸屏为玻璃制品,请勿挤压,严禁使用圆珠笔,起子及其他锐利物品,以避免划伤表面。

.为确保用户安全,保证产品正常使用,开机前,请确认已正确接地。

.不要让任何加热装置靠近电源线。

.禁止在设备通电的状态下为设备进行接线操作、拆装SIM卡操作。





第二部分 产品概述:

1.应用领域:

     可广泛应用于环保、工业自动化、交通、医疗等多领域。本产品集数据采集、处理传输于一体,功能强大、设计新颖***特,广泛适用于污染源监测、地表水监测、空气质量监测、区域环境噪声监测、大气环境污染源、地表水体污染源、地下水体污染源、海洋环境污染源、土壤环境监测、放射性环境污染源等监测领域。

2.技术要求:

     6008-G系列数据采集传输仪依据目前环境监测的特点,结合各地在线监控工作的需求,专为环境在线监测监控系统研发的新一代环保自动监测仪表。技术指标符合《污染源在线自动监控(监测)数据采集传输仪技术要求(HJ 477-2009)》,其数据传输标准符合《污染源在线自动监控(监测)系统数据传输标准》(HJ/T212-2005),并取得国家认证。

3.设备结构:

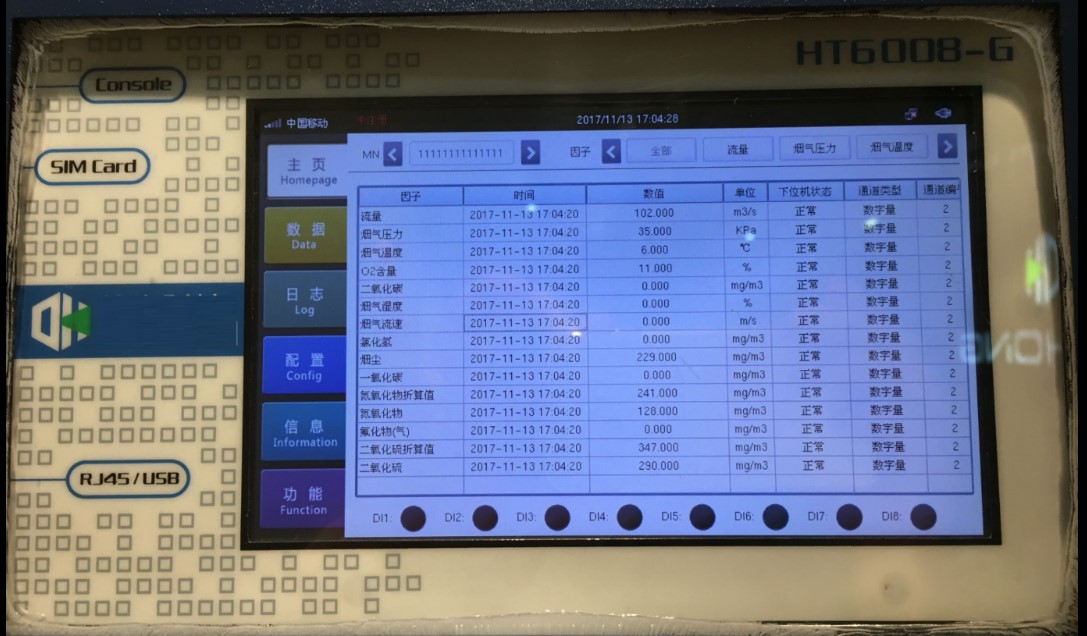

   HT6008-G 是由数据采集单元、数据存储单元、数据传输单元、电源单元、接线单元、显示单元和壳体组成部分。本产品的对数据的采集、存储、传输集中于主机7寸液晶屏内,电源线和天线在壳体内,现场安装拿出接线即可。

4.功能特点:
   强劲运算动力采用ARM9内核。7.0″TFT触摸显示屏 800×480 WVGA

标配4G内存可存储数2-3年,标配GPRS/Etherne组网方式满足不同现场数据传输要求,本身含有400余种国内外在线监测设备通讯协议,能够与现场监测仪器完成对接。同时支持4个中心数据同传,另外我们可以可通过无线网络对本产品内部程序进行远程升级,免螺式弹簧端子设计,提供快装方案 触摸式液晶屏,提供查看、设置、调试、诊断等所有操作。

5.技术参数:
.CPU:ARM9  400MHZ
.存储器:256M Nand 64M RAM
.存储:4G SD卡
.USB:2.0
.串口:6个(RS232 5个,RS485 1个)
.模拟量输入:8路差分4-20mA/0-20mA/0-5V
.开关量输入:8路
.开关量输出:8路
.传输标准:污染源在线自动监控(监测)系统数据传输标准(HJ212-2005)    工作环境:湿度 20%-90%  温度:-10-60℃  精度:≤0.2% 电磁兼容:IEC三级 功耗≤10W

6.工作原理:
  通过数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息,然后通过GPRS或以太网等传输网络将数据、状态传输至上位机;上位机通过传输网络发送控制命令,数据采集传输仪根据命令控制检测仪表工作。

第三部分 设备安装

1.安装前的准备

.请确认设备以及所需连接的仪表的电源均是断开的。

.请确认模拟信号4-20mA/0-20mA/0-5V的正负极性。

.请确认串口信号的地线,接收,发送信号线。

.请确认设备与所需连接的仪表的***大通信距离:RS-232小于10米,RS-485小于1000米,4-20mA/0-20mA/0-5V电流信号小于1000米(使用屏蔽线缆)。

.所有有的线缆需穿过设备底部的防水头方可接入,确保达到***佳防护效果。

2.接线图及其接线说明详细见彩页3

第四部分 配置

1.配置前的准备

请确认设备以及所需连接的仪表均已连接良好并通电。

开启设备后点击左侧菜单中的“配置”选项。

配置时的密码为:123456

2.网络配置

通讯方式:无线、有线两种方式可选。

中心地址:科配置四组数据上传地址。

本机以太网:当通讯方式为“有线”时用于设置本机IP网络属性,当通讯为“无线”时可忽略很部分。

3.上位机设置

本部分在人机界面上有三页,点击底部左右箭头可进行翻页。

第三页为数据传输格式选择,有全国标准格式(HJ212-2005)以及地方格式可供选择,配置时请根据本地环保监控联网的要求酌情选择。

注意:

   .系统编码:指设备所应用的监测场合,此处配置一经改动将会使原先所设置的上位机参数、MN参数、下位机参数全部清空。

   .无特殊清空要求时请保持本部分的出厂默认值。

4.MN设置

点击右上方的的绿色圆区+号,新增MN

删除MN时,请点击MN列表中该MN所在的行红色-号进行删除。

编辑时,请点击MN列表中该MN所在的行的铅笔图像进行编辑。

注意:

   .MN为污染源自动在线监控系统中,对某一个排放口失落设定的全国单一编号

   .如果一台数据采集传输仪在特定场合下需要同时监控多个排放口数据,则需要在数据采集传输仪中为每一个排放口分别设置其各自的MN号。

   .MN号的获取方式统一由当地环保部门的系统集成商提供,不得擅自填写。

    .MN一旦删除则会使其所关联的下位机信息一并删除。

    .MN号国家标准规范编写要求:前7位是设备制造商组织机构代码的后7位,后7为是系统集成商自行确定的此类设备的单一编码。我公司组织机构代码的后7位为8173355,MN编号则为8173355×××××××.

    .若当地花边机构有特殊编制要求的则以当地机构编写规范为准。

5.下位机设置

下位机按设备通讯类型分为:数字(RS-232/RS-485),模拟(4-20mA/0-20mA/0-5V),开关。

通过点击通道列表中具体某一通道的增加,删除,修改按键进行对该交通岛的增加、删除、修改操作。

6.数字量通道配置

在界面左上角MN号处可点击左右箭头来切换该通道与哪个号(即哪个排放口)进行关联。

下位机选择按了类型分为:流量、COD、氨氮、PH、其它。

在下位机列表中通过点击某行的第二列(“选择”列)进行选中操作,当该设备被选中时将显示:对号绿色圈

除流量外其余因子均需要设定排放标准(即超标上限),PH设定排放标准时需要同时设定上限与下限。

如果该下位机设备属于总线类型设备时,需要设定地址号。

6.模拟通道配置

量程配置的数值为该下位机设备当前所设定的量程范围值。

当配置完量程时,可通过下方“动态数据”来观察该模拟通道的实时电流/电压信号以及所对应的实时数值。

本设备在出厂时已为每个模拟通道做过校零、校满设置,如在现场安装时发现本设备数值与下位机显示数值有较大出入时可通过再次进行校零、校满操作,为本设备进行二次校准。

校零时需要下位机设备输出0值,校满时需要下位机满量程输出。

7.开关通道配置

设备名称输入时以英文或数字的组合进行输入。

阀值:为开关的临界电压值。

开机电平:当下位机设备输出低电平代表开启时,则此处应配置成“低电平”;当下位机设备输出高电平代表开启时,则此处应配置成“高电平”。

可通过右下方“动态数据”来观察该开关通道的实时电压信号以及所对应的实时开关状态。

第五部分 调试

1.调试说明

.点击左侧菜单中的“功能”-选中显示区域上方二级菜单中的“调试”

.调试时的密码为:123456

  注意:

    进入调试后,系统将停止正常数据采集、计算、存储以及传输任务。调试模式下若十分钟内未进行任何操作,系统将自动返回正常工作模式。

2.信号强度

本处将以1秒的刷新频率来显示当前的无线网络信息。

当“信号强度”的数值大于15时才可保证正常通讯,且数值越大越好。

将GSM天线放于不同位置同时观察“信号强度”来选择***佳放置位置。

   注意:

     无线网络属于非稳定性网络,干扰因素多,在无线网络信号覆盖较弱的地区需要做本项调试工作。

3.模拟量输入

.本处将以1秒的刷新频率来显示当前所有模拟量输入通道的实时信息。

.可为每个通道进行量程的重新设定以及校零校满操作。

4.数字量输入

.此处用于诊断数字量通道数据的收发情况,测试与下位机通讯是否存在异常。

.左侧进行通道号选择。

.显示区域中“设备名称”为空时表示该通道未配置任何下位机设备。

波特率、校验、数据位、停止位,通过左右箭头来设定串口属性。

.“输入”区域:若该通道已配置相关下位机,则此处将自动填写上该下位机设备的数据查询请求内容,直接点击“发送”即可。

.“接收”区域:显示设备串口所接收到的数据。

5.开关量输出

 此处可对4路开关量输出通道进行开、关手动操作。

   注意:

在进行开关量输出调试时系统将自动切换到手动控制模式,程序将不起任何保护作用。如果***是测试本设备开关量输出功能是否完好,建议将开关量输出端悬空,通过本设备继电器动作时有无声响啦判断其是否完好。如特殊情况需挂载下位控制设备,请务必确认控制端设备是否处于正常状态,以及其开关逻辑。对于在手动控制模式下所产生的任何误操作,本公司将不负任何责任。

6.开关量输入

本处将以1猫的刷新频率来显示当前所以开关量输入通达搜的实时信息。

可为每个通道进行阀值得重新设定。

第六部分 程序升级

将程序文件拷贝至USB存储设备中。

将USB设备连接至本设备的USB口。

点击“确定”按钮,系统将检测程序的合法性,若合法便可自动更新。

本设备提供远程程序升级解决方案,如有此需求请致电我公司并上报设备的SN编号即可。

   注意

请通过我公司所认可的合法渠道获取程序文件,若由于拷贝非法程序而导致的程序崩溃,我公司将不负任何法律责任。

第七部分 数据导出

  1.准备一个剩余空间大于4G的USB存储设备。

  2.将USB设备连接至本设备的USB口。

  3.点击“确定”按钮,系统将检测USB设备的合法性,若合法便可自导出。

第八部分 系统还原

  1.还原为上一次有效设置:系统将还原上次升级文件,即取消***后一次的升级操作。

  2.还原到出厂状态:设备中的程序文件、配置文件将全部还原为出厂默认状态。

  3.注意:

  此处操作有二次确认防误操作功能,但一经确认成功,系统的配置、数据将全部丢失,操作时请务必谨慎!

第九部分 日常使用

1.实时数据查看

.点击系统左侧“主页”菜单即可查看所有实时数据信息。

.默认显示所有因子的数据列表,下方8个圆点代表8路开关量输入信息,绿色表示“开”,红色表示“关”,灰色表示“未启用”。

.左上方可切换显示不同MN下的是实时数据信息。右上方可点击具体某因子查看实时曲线以及通道属性信息。

2.历史数据查看

.点击系统左侧“数据”菜单即可查看所有的历史数据信息。

.进入后可选择MN、因子、数据类型、查询时间等参数进行查看。

.历史数据类型:原始数据、分钟数据、小时数据、日数据。

3.日志查看

.点击系统左侧“日志”菜单即可查看所有日志信息。

.系统日志:记录设备运行时的相关系统信息。

.反控日志:记录上位机对本设备的原始操作指令。

第十部分 故障诊断

1.触摸屏不准

    用一根导线(3m以上)将RS-232输入中第6好通道的TXD与RXD短接,重新开机。正常启动完毕后,将短路线拿下再次重启,之后会出现触摸屏校准界面,按屏幕提示操作即可完成校准工作。

2.无数据上传

  .确认数据中心端网络是否正常。

  .无线方式组网时请检查SIM卡是否欠费。

  .有线方式组网时请检查中间网络设备(路由器、防火墙、交换机)是否正常。

  .进入本设备的调试页面,检查无线信号强度是否正常。

无法采集仪表数据

  .检查本设备TXD、RXD接线与仪表端是否反接。

  .检查数字通道配置的通讯协议是否关联有误。

  .进入数字量调试负面检查串口属性是否正确,发送数据查询命令是否有返回报文。

3.注意:

   若设备出现上述之外的故障现象,请及时与本公司联系,我们可为您提供及时的远程技术。在未经我公司许可及授权擅自拆卸和维修都将归为限保范围。

第十一部分 设备清单

装箱清单





名称

规格型号

数量

单位

数采仪主机

6008-G

1

GSM天线

2米吸盘

1

电源电缆

2米

1

膨胀螺钉

Φ8*40mm

4

合格证


1


保修卡


1


安装调试手册


1

本
