超声波明渠流量计，超声波时差法明渠流量计

•

测量原理：在线式超声波明渠流量计，运用超声波时差法测量水流速。

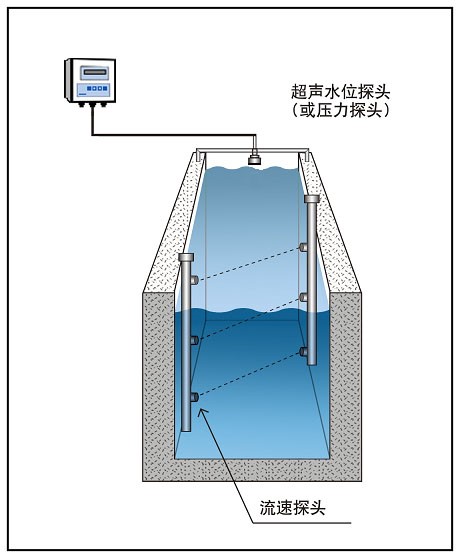

        在渠道2侧安装超声波时差法流速仪传感器，测量水中平均流速，在通过超声波水位计测量水文，通过流量计积算仪进行水力模型率定计算明渠瞬时流量。

主要性能

主要性能特点如下：

*  德国ACAM专用时间数字转换电路，分辨率20ps；

* 美国TI传感器发射功率，穿透15mm碳钢板；

* 美国专用低噪声前置放大器，0.8nv/Hz；

* 专用500K超声波换能器zui大测量声程100米；

* 专用200K超声波换能器zui大测量声程200米；

* 适用各种河道、渠道对面45度角断面流速流量测量；

* 换能器可以带水安装；

* 每个声道***立的智能测量模块确保多声道测量的快速准确稳定；

* 主机配备多种接口可以接入各种RTU或者液位计等设备；

*测量梯型、矩形、圆管、涵洞、非规则断面水流量。

* 隔离RS485串口和脉冲输出；

* 抗工频和变频干扰；

* 可选配电源防雷和信号防雷；

适用范围：

        城市给排水、江河水、海水及其他均质流体，可测量含有固体物质的污水，广泛适用于管道、河道、渠道的流速和流量的测量。

功能：

        测量、显示管道内和渠道内液体的流速和流量、状态

组成：

        传感器、变送器，安装附件和电缆

主要性能指标：

超声波流速传感器：

* 测量原理：时差法连续测量

* 测量声道：1声道                                                                            * 适应能力：可测量含有固体物质的污水

* 测量精度：5.0%

* 流速范围：0.01m/s---30m/s

* 测量渠道宽度：时差法0.5---15米

* 环境温度：-20?70℃

* 工作温度：-20?70℃

* 介质温度：-20?80℃

* 防护等级：IP68

超声波液位传感器：

* 测量精度：1.0%

* 测量范围：0.01m---10m

* 分辨率：  1.0mm

* 环境温度：-20?70℃

* 工作温度：-20?70℃

* 介质温度：-20?80℃

* 防护等级：IP68

主机：

* 数据显示：19264液晶屏显示，键盘输入

* 电源电压：AC220V±20%或DC12?28V

* 整机功耗：<20W

* 显示内容：流量、累积流量、流速、液位、信号等

* 输出信号：4?20Ma、脉冲、RS232/485

* 环境温度：-20?70℃

* 工作温度：-20?70℃

* 相对湿度：10?90%

* 防护等级：IP65

* 安装方式：壁挂式

* 主机与传感器距离：《200米
